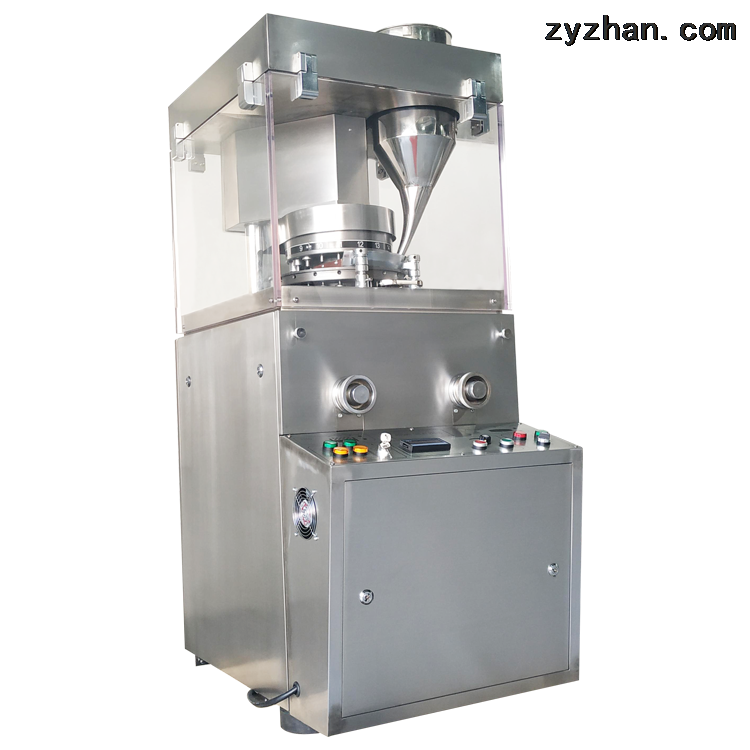

ZP-17D型保健品壓片機
一、保健品壓片機用途說明
1、本機是自動旋轉連續壓片機，廣泛運用于制藥、化工、陶瓷、食品、電子、塑料及粉末冶金等工業。
2、本機適用于把各種顆粒狀原料壓制成片劑，而不適用于半固體，潮濕分子和無顆粒特細粉末壓制。
技 術 性 能
1、主要技術數據和生產能力
|
沖模數 |
19付 |
|
*大壓片壓力 |
60千牛 |
|
*大壓片直徑 |
15毫米 |
|
*大充填深度 |
15 毫米 |
|
*大片劑厚度 |
6 毫米 |
|
轉盤轉速 |
30 轉/分 |
|
*大生產能力 |
35000 片/時 |
|
電動機 |
3千瓦 380/50 伏/赫 |
|
外形尺寸 |
650×890×1680毫米 |
|
主機重量 |
1000 公斤 |
配用電動機參數
|
型號 |
Y112M-4 |
|
功率（千瓦） |
3 |
|
轉速(轉/分) |
1440 |
|
電壓(V) |
380 |
ZP-17D型保健品壓片機工作原理和結構特征
1、本機傳動：電動機（由變頻器無級調速）→帶輪傳動→蝸桿傳動→由主軸帶動轉臺旋轉。
2、本機的制片工藝流程為加料、充填、壓片和出片，由四道程序連續
進行。
3、本機工作時，轉臺帶動17付沖模作順時針運轉，上下沖模沿曲線軌道作升降運動，并通過壓輪來完成壓力動作。
4、上下壓輪裝置采用滾動摩擦，有利于減少工作阻力，降低功率損耗。
5、壓力輪的安全卸荷裝置在下壓輪軸上由彈簧平衡，其工作壓力由彈簧套調整,超壓時會自動卸荷,這樣有利于壓力穩定，減少沖擊和震動，又起到保護沖桿的作用。
6、充填、片厚和轉速等各部分調節控制機構均實行集中控制,易于操作。
7、本機采用封閉式浸油潤滑的蝸桿、蝸輪傳動，以減少功率損耗，延長其使用壽命。
8、本機的外圍部件采用全封閉結構，又使密封的壓制室和驅動機構*分開，可防止粉塵飛揚且避免了油污的交叉污染。
9、本機配置單獨高效的吸塵設備，吸塵效率高，確保機器正常運行。
